номенклатурный номер |
IRG4RC20F
|
---|---|
производитель | IR (Infineon Technologies) |
Прочие номера деталей |
IRG4RC20F-ND
*IRG4RC20F
|
описание | IGBT 600V 22A 66W DPAK |
подробное описание | IGBT 600 V 22 A 66 W Surface Mount TO-252AA (DPAK) |
Спецификация | Datasheet |
категория | ||
---|---|---|
производитель | IR (Infineon Technologies) | |
серия | ||
Статус | Obsolete | |

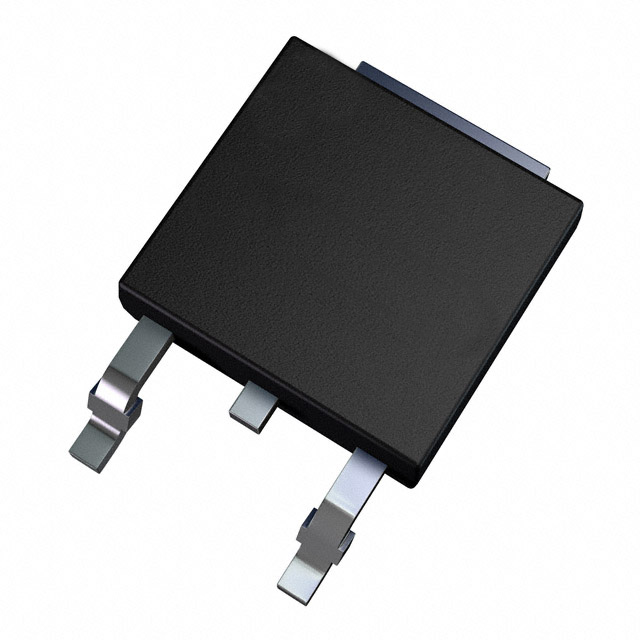

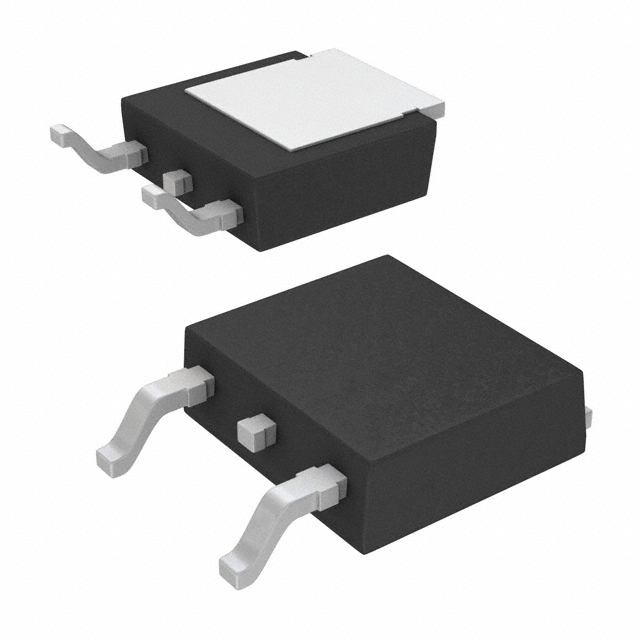

Пакет/кейс | TO-252-3, DPAK (2 Leads + Tab), SC-63 | |
Тип монтажа | Surface Mount | |
Рабочая Температура | -55°C ~ 150°C (TJ) | |
Тип ввода | Standard | |
Vce(on) (Макс) @ Vge, Ic | 2.1V @ 15V, 12A | |
Пакет устройств поставщика | TO-252AA (DPAK) | |
Td (вкл/выкл) при 25°C | 26ns/194ns | |
Переключение энергии | 190µJ (on), 920µJ (off) | |
Условия испытания | 480V, 12A, 50Ohm, 15V | |
Заряд от ворот | 27 nC | |
Ток-Коллектор (Ic) (Макс) | 22 A | |
Напряжение – пробой коллектор-эмиттер (макс.) | 600 V | |
Ток-коллекторный импульсный (Icm) | 44 A | |
Мощность - Макс. | 66 W |
Тип ресурса | ссылка | |
---|---|---|
Правила | IRG4RC20F |
свойство | Описание | |
---|---|---|
ECCN | EAR99 | |
HTSUS | 8541.29.0095 | |
Уровень чувствительности к влаге (MSL) | 1 (Unlimited) | |
Достигнуто состояние REACH | REACH Unaffected | |
Состояние RoHS | RoHS non-compliant |
